Antes mesmo do primeiro tijolo ser assentado, a topografia já desempenha um papel relevante no sucesso de qualquer obra.
A topografia, que pode ser definida como um estudo detalhado do terreno, permite identificar desníveis, delimitar áreas da construção e garantir que cada etapa do projeto ocorra de forma segura.
Quando bem executada, o estudo topográfico evita erros de nivelamento que levam a acidentes, reduz retrabalhos e elimina desperdícios de materiais, tornando-se indispensável para quem busca precisão e economia na construção civil.
Para saber mais sobre essa etapa importante em projetos de construção, acompanhe o conteúdo.
Entenda o que é a topografia na construção civil
A topografia é um campo de estudo que se volta às características geográficas de um terreno, incluindo relevo, inclinações, elevações e outros aspectos.
Na construção civil, é uma etapa importante do planejamento de obras, pois garante que o projeto seja adequado ao solo e às condições do local, incluindo o clima.
Sem um levantamento topográfico adequado, a obra pode enfrentar diversos problemas, como:
-
Desníveis inesperados;
-
Fundação inadequada;
-
Erros no alinhamento das estruturas;
-
Afundamentos do solo;
-
Desmoronamentos;
-
Acidentes de profissionais envolvidos no projeto e pessoas circulantes.
Além disso, a falta de topografia pode gerar atrasos, excesso de gastos e dificuldades para obter licenciamentos.
Qual é a importância da topografia na construção civil?
A topografia é a garantia de precisão na delimitação do terreno e nivelamento da obra. Diante disso, sua relevância na execução de projetos é notável a partir dos seguintes benefícios:
-
Antecede erros estruturais que comprometem a segurança da construção;
-
Reduz retrabalho e desperdícios, otimizando tempo e recursos;
-
Facilita a compatibilidade de projetos com o terreno concreto;
-
Garante conformidade com normas técnicas e exigências legais;
-
Auxilia no planejamento de fundações, sem o risco do solo ceder;
-
Permite a execução de aterros e sistemas de drenagem;
-
Facilita a implementação de tecnologias, como o BIM;
-
Evita embargos de projetos em andamento;
-
Reduz custos com imprevistos e maior controle sobre o orçamento da obra.
O mapeamento inicial do terreno assegura a estabilidade estrutural e aponta possíveis interferências que podem comprometer a obra. Com essas informações, engenheiros e arquitetos podem planejar fundações mais seguras.
Quais são os principais tipos de levantamentos topográficos?
Os levantamentos topográficos se dividem em três abordagens principais. Vamos conhecê-las abaixo.
Levantamento Topográfico Planimétrico
O levantamento planimétrico registra a posição horizontal dos pontos em um terreno, sem considerar sua altitude.
É um estudo para definir limites, perímetros e a disposição de áreas dentro do canteiro de obras, para que todas as construções estejam posicionadas dentro do espaço disponível.
Levantamento Topográfico Altimétrico
Essa abordagem foca na variação de altitude do terreno, identificando desníveis, inclinações e relevos. Sendo assim, previne problemas estruturais e otimiza o uso do espaço disponível.
O levantamento altimétrico pontua se equipamentos de elevação são necessários para a execução da obra.
Levantamento Topográfico Planialtimétrico
Fornece um mapeamento completo da área, considerando tanto a posição horizontal, quanto a altura. Pode ser entendida como uma combinação dos dois métodos anteriores.
Quais são os equipamentos usados na topografia?
O topógrafo, o profissional que realiza o estudo inicial do terreno, usa as seguintes ferramentas:
-
Estação total, um instrumento óptico para medir ângulos e distâncias;
-

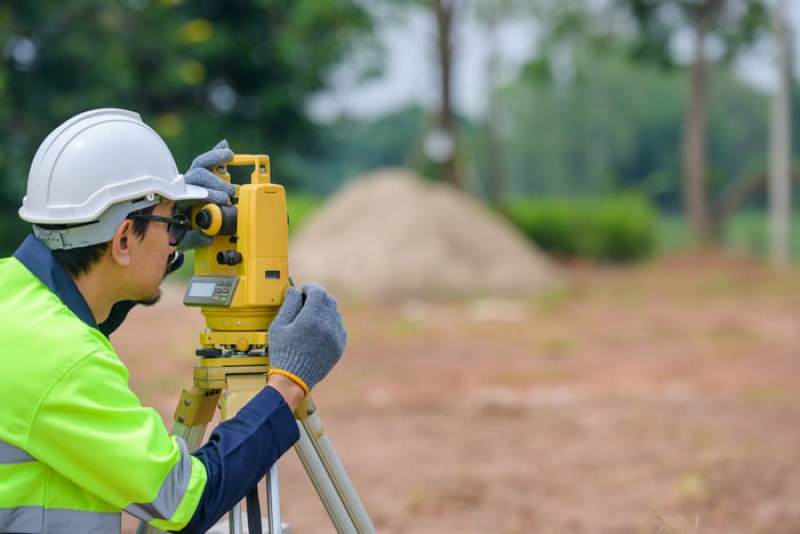

Teodolito, um instrumento eletrônico para medir ângulos horizontais e verticais;
-
Nível topográfico, para medições altimétricas e nivelamento do terreno;
-
GPS para coordenadas exatas e realizar levantamentos georreferenciados;
-
Piquetes para marcar pontos específicos no terreno, como alinhamentos e limites;
-
Estacas-testemunhas para reforçar a marcação se o piquete for removido;
-
Nível de cantoneira para verificar ângulos retos e nivelamentos em obras menores;
-
Mira falante para a leitura das diferenças de altura no terreno;
-
Drone com sensor para levantamentos de grandes áreas;
Trenas e réguas são outras ferramentas auxiliares para medições menores, como em reformas, e conferências em campo.
Quais são as etapas do levantamento topográfico?
A topografia não se limita apenas ao levantamento inicial do terreno, pois o estudo continua durante e após a obra para garantir precisão e conformidade com o projeto. Abaixo, conheça as etapas do levantamento topográfico.
Reconhecimento do terreno
Visita ao local para identificar pontos de referência e obstáculos, além de determinar a melhor estratégia para a coleta de dados.
Posicionamento dos pontos de controle
Marcação de pontos fixos com piquetes e estacas-testemunhas, que servirão de referência para as medições.
Medição em campo
Coleta de dados com a estação total, o GPS e teodolitos para registrar altitudes, distâncias e ângulos.
Processamento dos dados
Transferência das informações coletadas para programas computadorizados de topografia. Esses sistemas definem os cálculos que serão realizados para gerar representações digitalizadas do terreno.
Elaboração de plantas e mapas
Criação de plantas topográficas e modelos tridimensionais para representar o relevo e as características do terreno.
Análise de dados
Relatórios técnicos e mapas topográficos, com recomendações conforme a necessidade do projeto. Essa análise pode incluir a recomendação dos equipamentos de construção civil para otimizar o fluxo de trabalho.
Como a tecnologia impacta a topografia na construção civil?
A tecnologia impacta a topografia na construção civil ao proporcionar maior precisão e eficiência nas medições.
Drones, o uso de softwares de modelagem 3D e os próprios teodolitos eletrônicos permitem um levantamento mais rápido e detalhado, com foco na redução de erros humanos e no aperfeiçoamento da execução das obras.
Coletar dados com mais precisão e facilitar a sua visualização otimiza os processos de análise e tomada de decisões.
Para construtoras e incorporadoras, a tecnologia aplicada à topografia representa menos retrabalho, uma fundação mais resistente e mais segurança em campo.
Obras seguras são com a C3 Equipamentos
A C3 Equipamentos entende que a precisão topográfica é a base para a segurança e eficiência de qualquer obra.
Um levantamento criterioso garante que gruas, elevadores e sistemas de escoramento sejam instalados corretamente, com o potencial de neutralizar riscos estruturais e otimizar o andamento do projeto.
Desse modo, reforçamos o compromisso com a integridade das construções, por meio de equipamentos seguros e confiáveis que atendem aos mais rigorosos padrões do setor.
Compartilhe este artigo com sua equipe de engenharia e técnicos de construção civil para que todos possam se beneficiar de práticas de topografia adequadas, e não deixe de continuar acompanhando nosso blog para conteúdos que ajudam a otimizar projetos.
